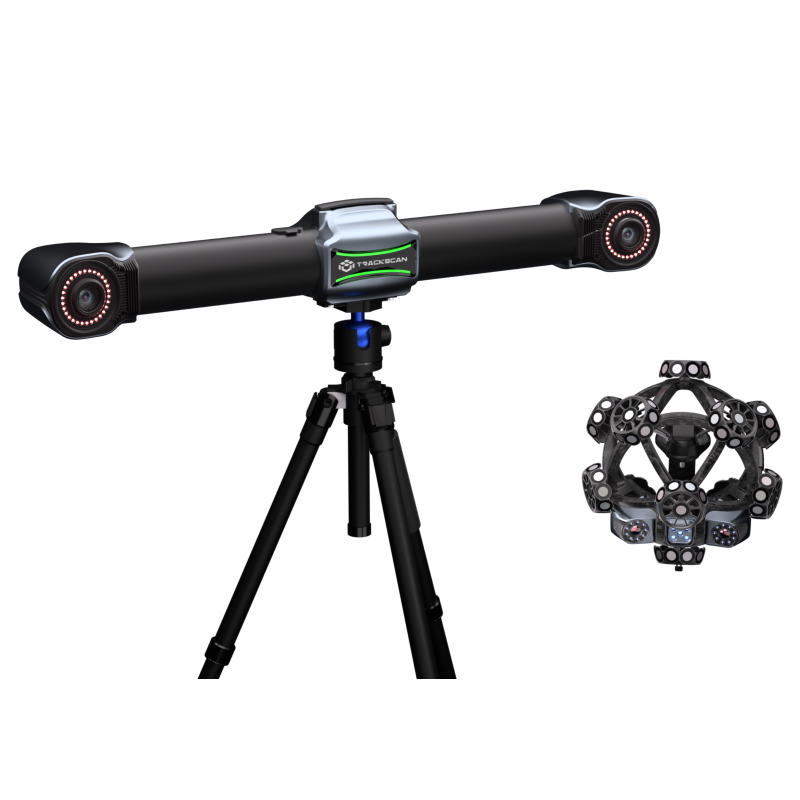

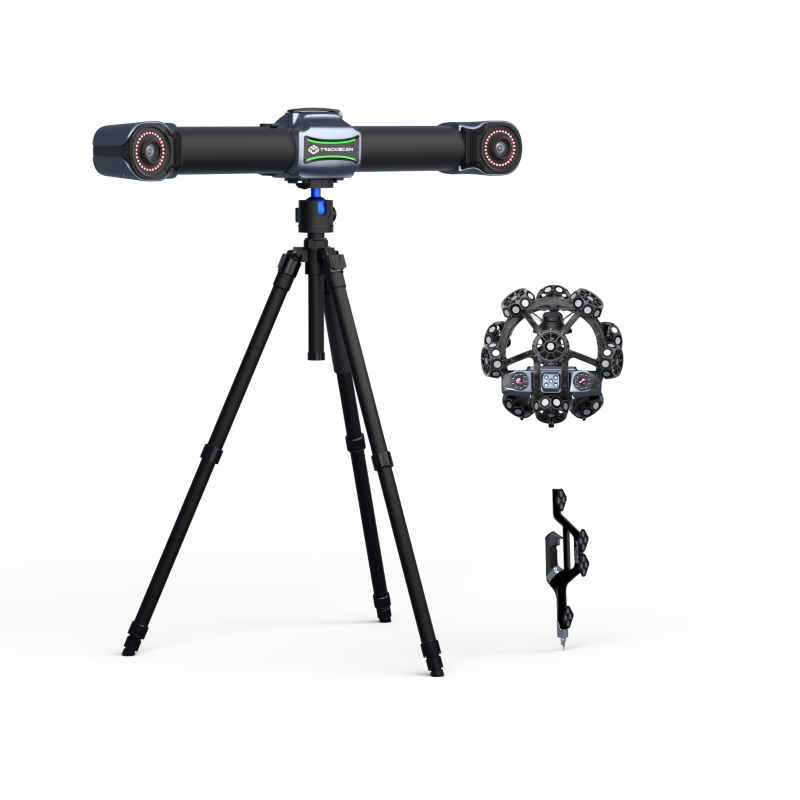

SCANTECH TrackScan Sharp 追蹤式3D掃描系統

TrackScan Sharp系列追蹤式3D掃描系統，標配2500萬高像素工業相機，內建強勁邊緣運算模組，集全速、超遠、超廣為一體，8.5公尺遠距離測量從容駕馭，高精測量範圍躍升至135 m³，乃超大型測量項目專業之作。

99束藍色雷射線、486萬次測量/秒的掃描速率，彰顯絕佳性能，極速獲取精準可靠的測量數據。

TrackScan Sharp作為第三代智慧無線掃描系統，測量實力超群，可全域電池供電、真無線數據傳輸，徹底擺脫線纜束縛，釋放無拘無束的3D測量體驗。

  1. 詢問
  2. 上一筆
  3. 下一筆

應用領域





產品特性

TrackScan Sharp 系列追蹤式3D掃描系統

TrackScan Sharp系列追蹤式3D掃描系統，標配2500萬高像素工業相機，內建強勁邊緣運算模組，集全速、超遠、超廣為一體，8.5公尺遠距離測量從容駕馭，高精測量範圍躍升至135 m³，乃超大型測量項目專業之作。

99束藍色雷射線、486萬次測量/秒的掃描速率，彰顯絕佳性能，極速獲取精準可靠的測量數據。

TrackScan Sharp作為第三代智慧無線掃描系統，測量實力超群，可全域電池供電、真無線數據傳輸，徹底擺脫線纜束縛，釋放無拘無束的3D測量體驗。

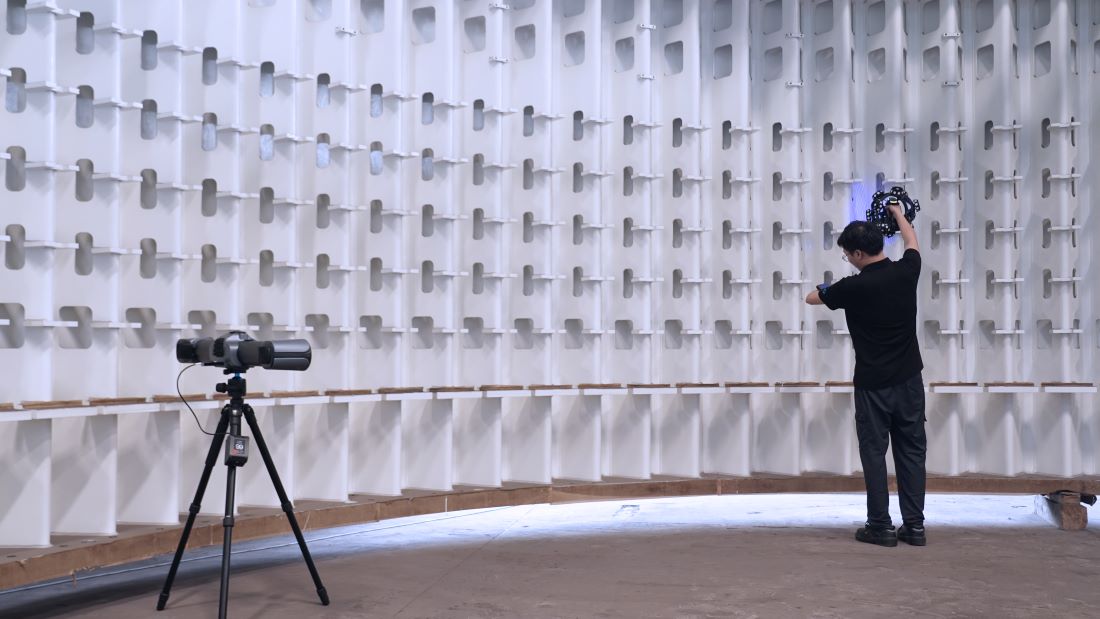

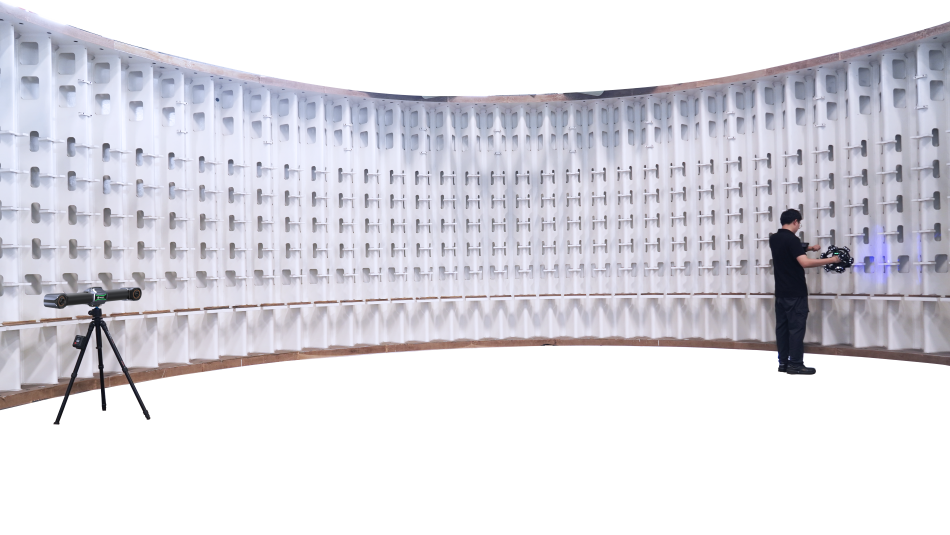

突破邊界　廣域追蹤

動態自適應LED算法（DLA），結合超遠景深，高畫質圖像捕捉範圍突破性拓展至8.5 m，光學追蹤更恣意，輕鬆應對航空航天、能源機械等大型工件測量需求。

超廣可視範圍、強勁邊緣校準算法，搭配一體化穩固架構，創新性地實現135 m³ 範圍內的工業級高精度測量，有效測量範圍可達233 m3，極大程度消除了頻繁轉站的困擾，實現大場景一站式高效測量。

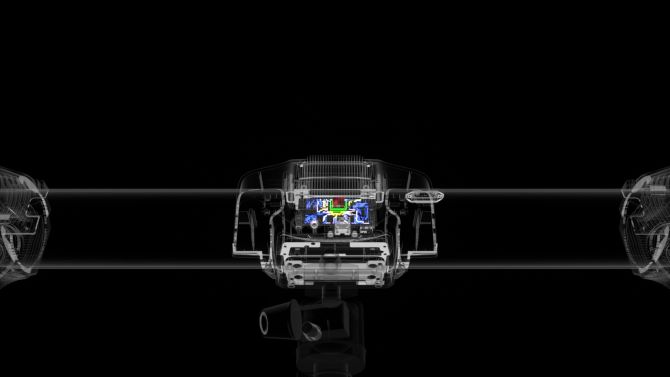

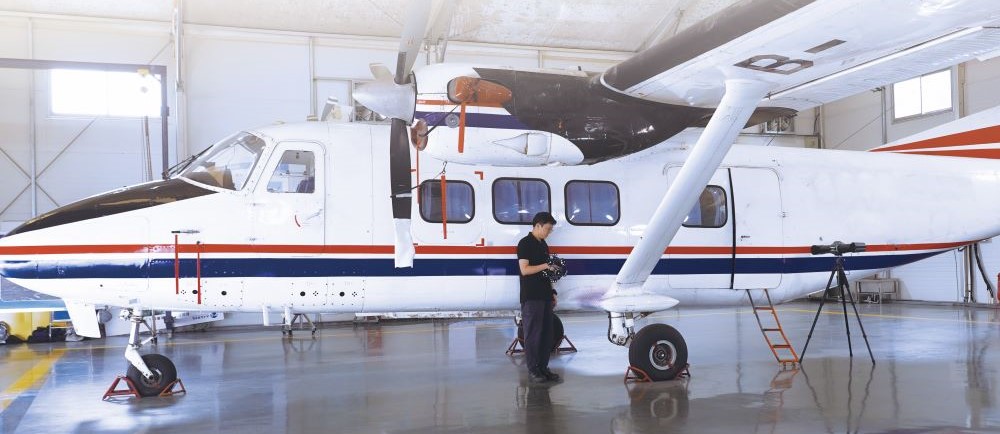

 無線測量 自在隨行
全無線
系統搭載智慧邊緣運算引擎。
全無線
高畫質圖像即時計算，輸出坐標數據。
全無線
搭配高容量電池、外接網路卡，真正實現全無線3D掃描測量。

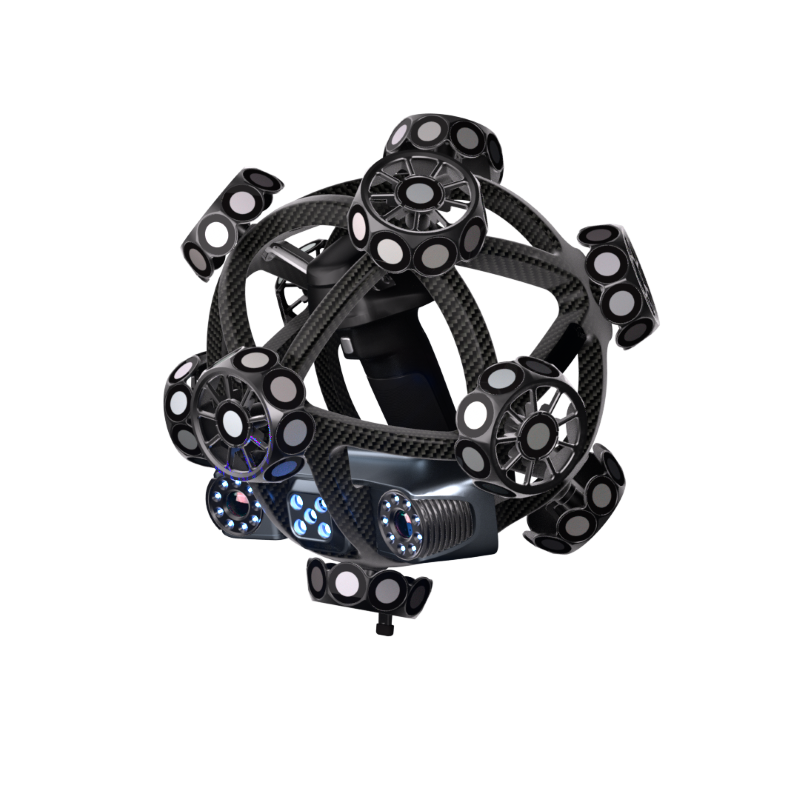

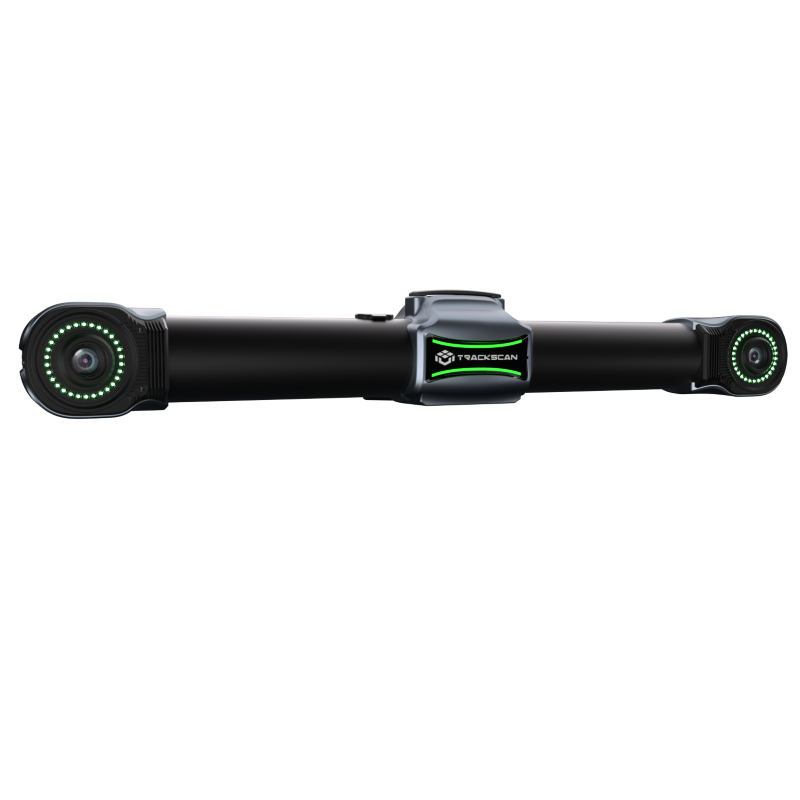

 精密計量 以穩致勝

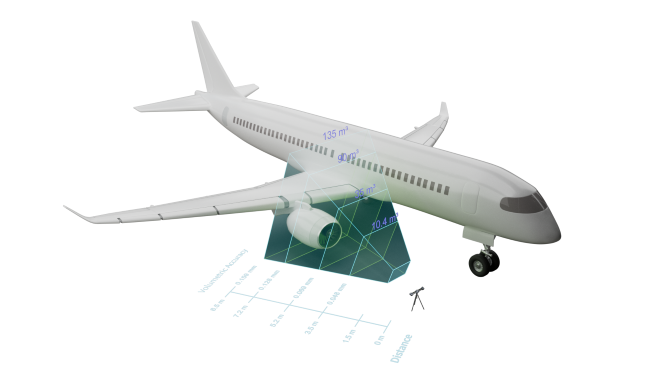

  計量級系統構架，創新型自研算法，在標準追蹤範圍內，TrackScan Sharp系列體積精度最高可達0.048 mm（10.4 m³），自如應對各類大範圍高精度工業測量場景。

採用碳纖維框架一體成型技術，兼顧輕型化與穩固性，具備超高結構穩定性和超強溫度穩定性，為高精準3D測量保駕護航。

  一體式架構360°無懼握持、觸碰，技術人員可自由擺放、自如交接；掃描器組件與一體化架構巧妙融合，完美彰顯現代工業美學設計。

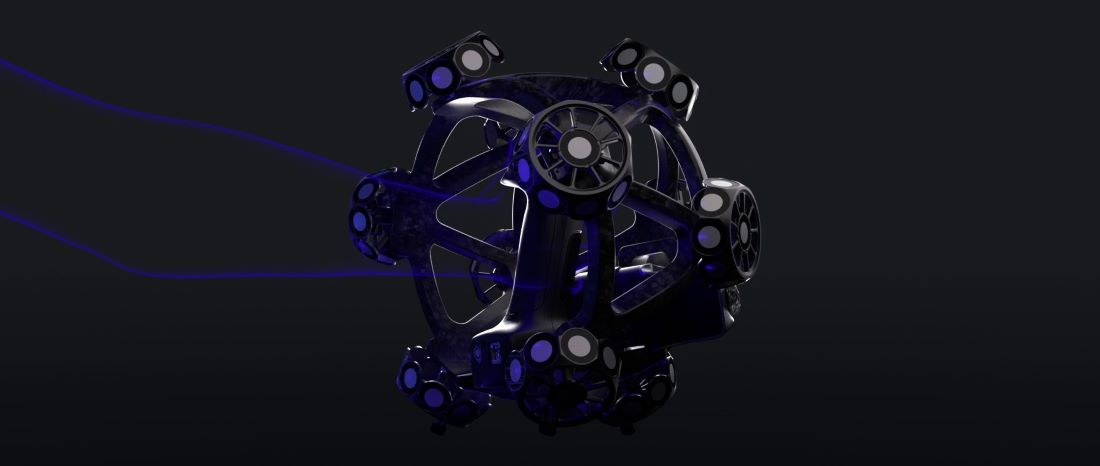

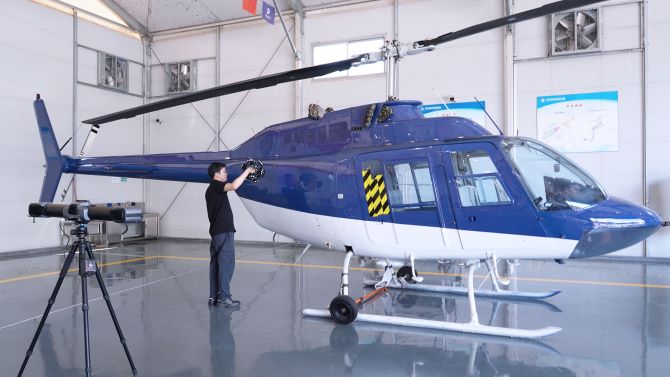

 風馳速測 迅捷流暢

81束交叉藍色雷射線，486萬次測量/秒的掃描速率，搭配高性能硬體及邊緣運算，帶來疾速暢快的掃描體驗。

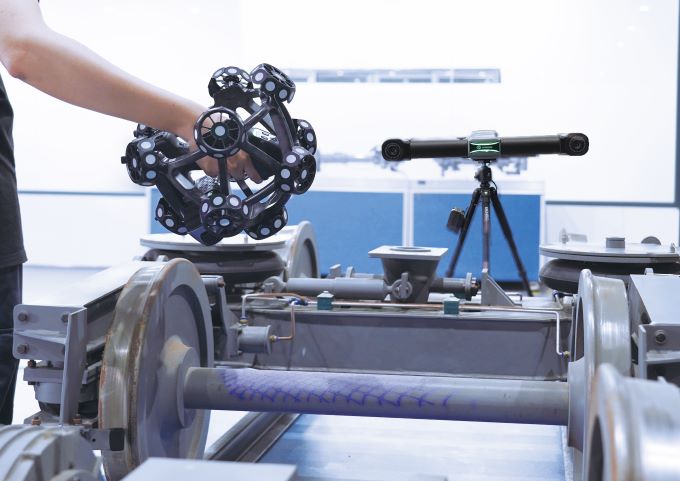

無論是結構複雜的航天零件，還是大型工程機械，均能高效獲取工件表面幾何資訊、尺寸偏差，賦能製造企業邁向智慧高效測量新時代。



 微小特徵 精準賦形

精細掃描模式，17束平行雷射線，大大拓展掃描面幅，有效提高點雲生成速率，精細掃描效率大幅躍升，助力用戶輕鬆獲取凹槽、轉角等細節特徵，高效精準還原工件細節，顯著最佳化數據精細度。

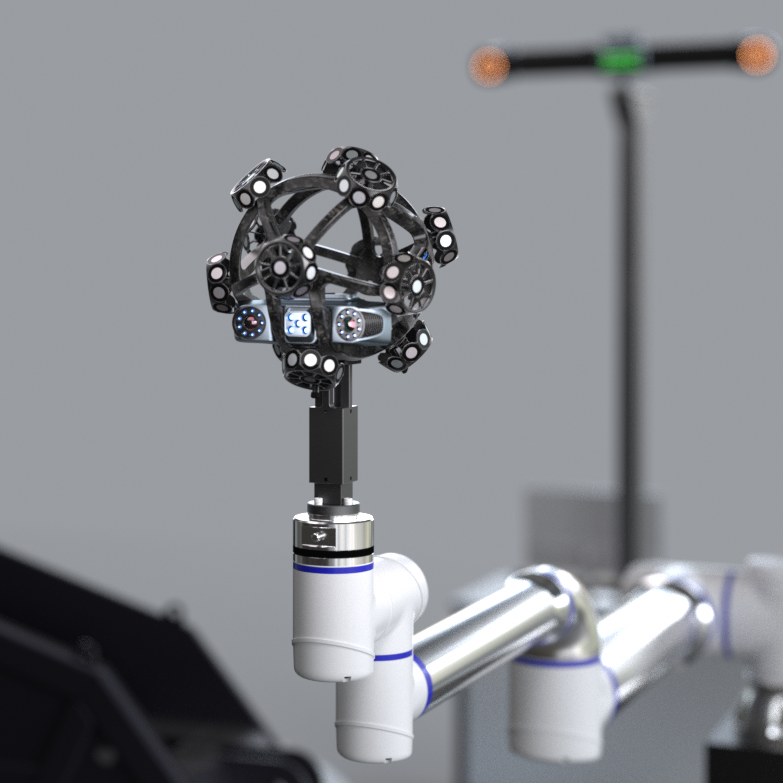

自動化檢測


全新掃描器架構，為自動化測量量身打造裝配方式，使其更加適配各類型機械臂；360度標記點島結構，實現全方位精準跟蹤，助力打造高效的自動化批次檢測系統。

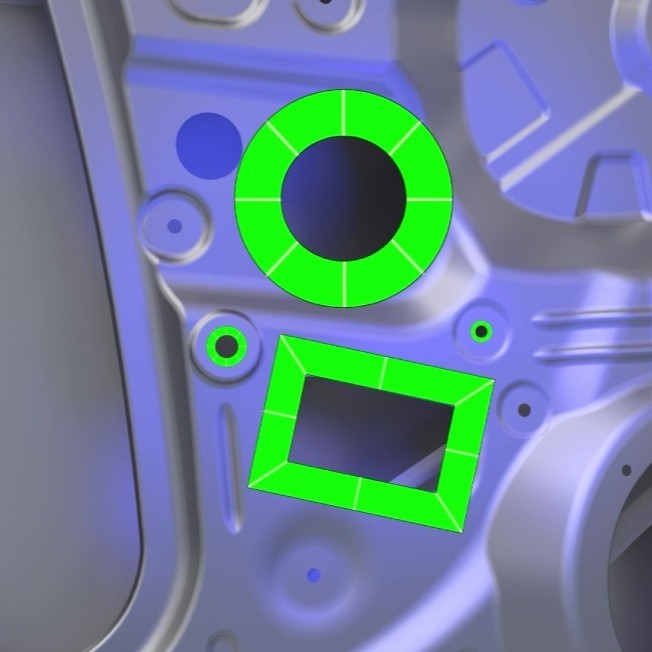

智慧邊界檢測功能
可選配智慧邊界突測功能,利用高性能灰階邊緣算法，自動採集孔、槽、矩形、拉鉚、切邊等特徵的數據，適合高亮及黑色表面物件的掃描，快速獲取高精度的尺寸和位置度資訊。

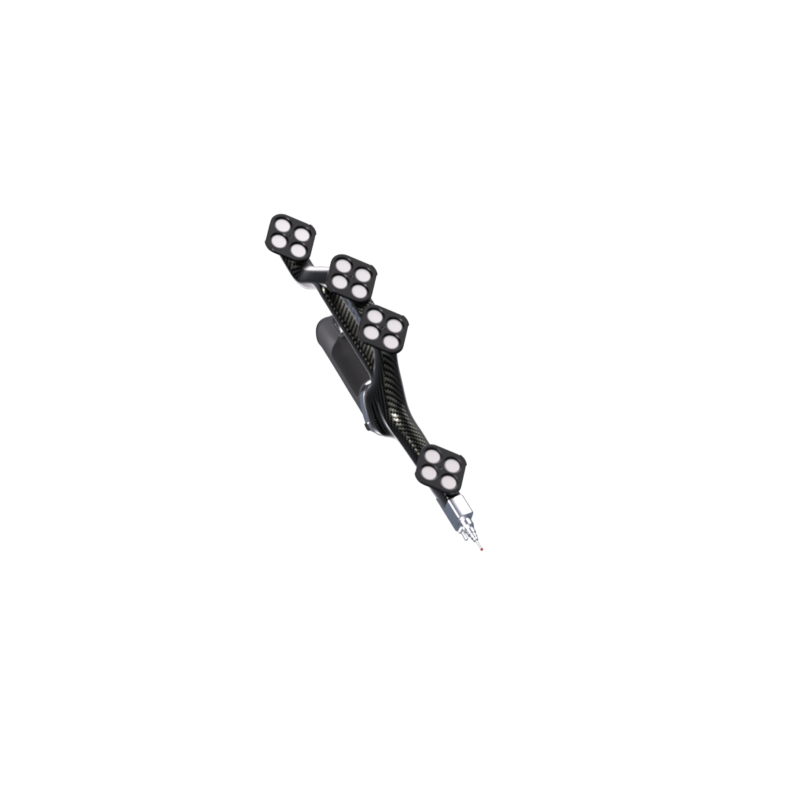

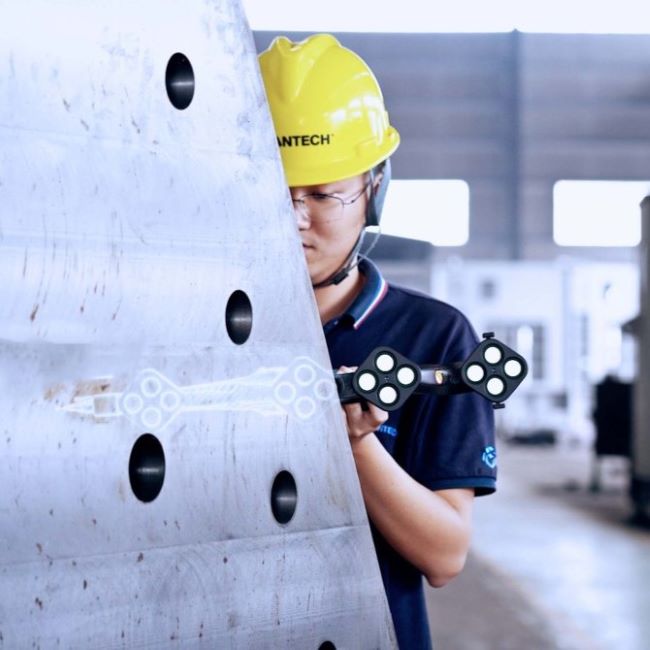

i-Probe500 追蹤式測量光筆


面對隱藏點或基準孔等難以觸達之處，可配追蹤式測量光筆 i-Probe 500，設備支持有線或無線傳輸，為精密測量提供全方位的數位化解決方案。

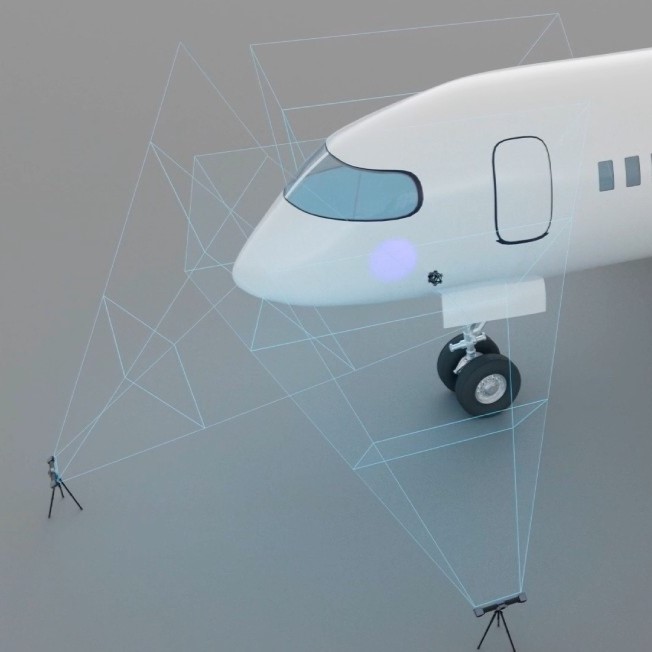

多台追蹤器級聯
支持多台跟蹤器級聯工作，大幅擴展掃描範圍,解鎖更多大型掃描場景。

產品規格

型號 TrackScan Sharp-S
掃描模式 高速掃描 81束交叉藍色雷射線
精細掃描 17束平行藍色雷射線
深孔掃描 額外1束藍色雷射線
精度⁽¹⁾ 最高0.025mm
最大掃描速率 4,860,000次測量/秒
最大掃描面積 800 mm × 700 mm
雷射類別 ClassⅡ(人眼安全)
最高解析度 0.020 mm
計量體積
精度⁽²⁾		 10.4 m³ (3.5m)  0.048 mm
3.5 m³ (5.2m)  0.069 mm
90 m³ (7.2m)⁽³⁾  0.128 mm
135 m³ (8.5m)⁽⁴⁾ 0.159 mm
體積精度
(配合MSCAN
全局攝影測量系統)		 0.04 mm+0.012 mm/m
基準距 300 mm
景深 400 mm,80 mm (大景深)
輸出格式 .stl,.pj3,.igs,.asc等，可自訂
工作溫度 -10-40°C
工作濕度(非冷凝) 10 ~90% RH
接孔方式 USB3.0，網路接孔
認證 CE，Rohs，WEEE，FCC
專利證書 CN109000582B, CN110992393B, CN111678459B, CN111694665B,CN112802002B,CN112867136B,
CN112964196B,CN113188476B, CN113340234B,
CN113432561B,CN113473034B, CN113514008B, CN113766083B,CN114001696B,CN114205483B,
CN114554025B,CN114627249B, CN115289974B,
CN115325959B, CN115493512B,CN115511688B,
CN115661369B, CN11569033B, CN115695763B,
CN116136396B,CN116206069B, CN116244730B,
CN2092639111U,CN210567185U,CN2111121096U,
CN214149174U,CN218103220U, CN218103238U,
CN218411072U, CN218584004U,CN218734448U,
CN219829788U, CN219834226U, CN307756797S,
EP3392831B1,EP3907702B1, KR102096806B1,
US10309770B2, US11060853B2, US11493326B2
孔位置精度 0.05 mm

(1)15017025實驗室認可:依據VDI/VDE2634 part3標準和JJF1951規範,對尺寸探測誤差(PS)性能進行評估。
(2)15017025實驗室認可:依據VDI/VDE2634 part3標準和JJF1951規範,對球心距測量誤差(SD)性能進行評估。
(3)TrackScan Sharp-E工業級高精度測量範圍為90m³,有效測量範圍可達125m³
(4)TrackScan Sharp-S工業級高精度測量範圍為135m³,有效測量範圍可達233m³。
